型號：SYJ-150
發布時間：2025-04-24
性質：低速金剛石切割機
訪問量：
服務熱線
17606005204

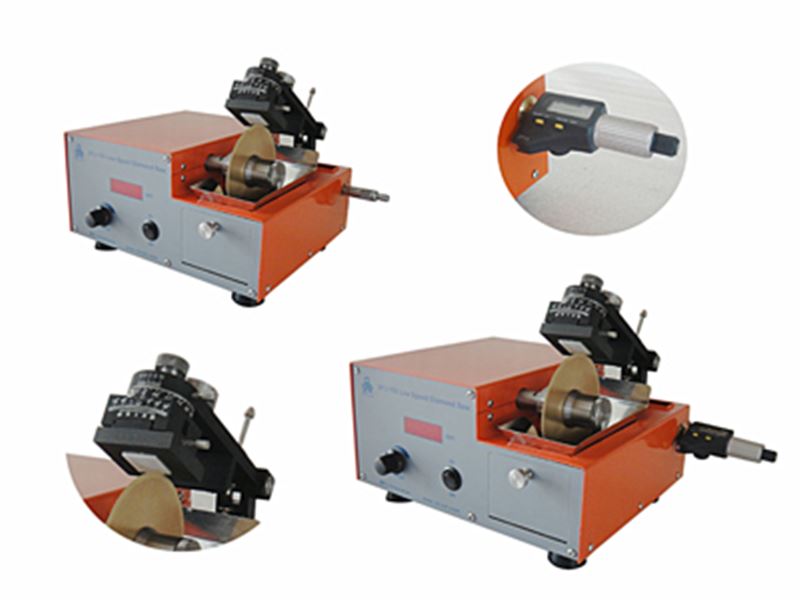

SYJ-150低速金剛石切割機是一款經過CE認證的切割設備，適用于材料分析樣品的精密切割，如各類晶體（藍寶石、石榴石等）、陶瓷、水泥、玻璃、巖樣、礦樣、金屬、塑料、PCB板、醫用材料、牙科材料、耐火材料、建筑材料、復合材料及有機高分子材料等。尤其適用于材料的切斷或切片，也可以切割一定角度的樣品，主軸轉數無極可調，切割過程中依靠千分尺調整被切樣品尺寸，尺寸控制精 確。
本機配有切割限位保護，可以保證夾具不被鋸片切傷?？筛鶕?jù)被切材料種類的不同換用不同的切割鋸片（如燒結金剛石鋸片、電鍍金剛石鋸片、剛玉鋸片、碳化硅鋸片、立方氮化硼鋸片），鋸片下方設有冷卻水盒，利用鋸片的旋轉把盒中的冷卻液帶到樣品上，把切割過程中所產生的熱量及時帶走，從而避免樣品發熱使其組織發生改變。體積小巧，操作簡單，是材料研究人員*的切割設備。
主要特點
本機扭矩大、噪音低，運行平穩，結構緊湊。
主軸運轉精度高，并且可微調被加工樣品的水平進給位置。
配有二維夾具，可使被加工樣品在**角度進行定位切割。
本機可以配用多種材質的鋸片（如燒結金剛石鋸片、電鍍金剛石鋸片、剛玉鋸片、碳化硅鋸片、立方氮化硼鋸片），以滿足不同材料的切割需求。
鋸片下方設有冷卻水盒，利用鋸片的旋轉把盒中的冷卻液帶到樣品上，把切割過程中所產生的熱量及時帶走，從而避免樣品發熱使其組織發生改變。
此外，本機配有限位裝置，可以進行無人看守切割。
技術參數
| 產品名稱 | SYJ-150低速金剛石切割機 | |
| 產品型號 | SYJ-150 | |
| 安裝條件 | 本設備要求在海拔1000m以下，溫度25℃±15℃，濕度55%Rh±10%Rh下使用。 ·水：設備配有自循環水槽（加注純凈水或者去離子水） ·電：AC24V 50Hz，必須有良好接地 ·氣：無 ·工作臺：尺寸600mm×600mm×700mm，承重50kg以上 ·通風裝置：需要 | |
| 主要參數 | ||
| 1、電源電壓 | AC24V 50W | |
| 2、主軸轉速 | 起動轉速范圍：25~600rpm | |

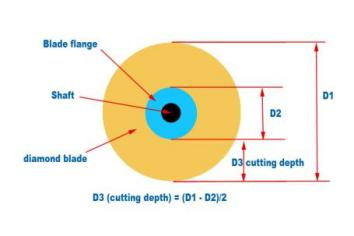

| 3、切割行程 | ·最大行程（切割深度）：≈35mm ·千分尺微調行程（切割寬度）：25mm（范圍內可調） | |

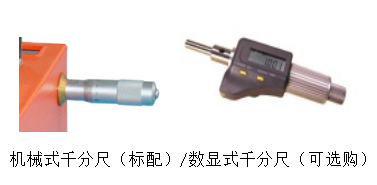

| 4、精度 | 進給定位**度：0.01mm （可采用機械式和數顯式兩種千分尺，標配為機械式，數顯式需另行選購） | |

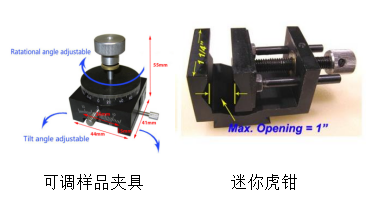

| 5、夾具 | ·可調二位夾具：水平方向旋轉360°，垂直方向±15° ·并配有迷你虎鉗，可安裝在二維夾具上 | |

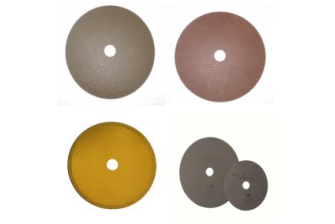

| 6、圓鋸片尺寸 | ·?76mm~?100mm（包含四種鋸片，用于切割各種材料） ·碳化硅鋸片： ·剛玉鋸片： ·電鍍金剛石鋸片： ·全燒結金剛石鋸片： | |
| 7、產品規格 | ·尺寸：365×280×235mm ·重量：12kg | |
標準配件
| 序號 | 名稱 | 數量 | 圖片 |
| 1 | 可調二維夾具 | 1套 | |
| 2 | 虎鉗 | 1個 | |
| 3 | 驅動電機皮帶 | 2條 | |
| 4 | 夾鋸墊（?62mm、?48mm、?35mm） | 共3套 | |
| 5 | 鋁制載物塊（25mm×50mm×6mm） | 2個 | |
| 6 | 樹脂陶瓷塊（50mm×50mm×10mm） | 2個 | |
| 7 | 全燒結金剛石鋸片（?100mm×?12.7mm×0.33mm） | 1片 | |
| 8 | 電鍍金剛石鋸片（?100mm×?12.7mm×0.5mm） | 2片 | |
| 9 | 碳化硅鋸片（?100mm×?12.7mm×0.4mm） | 10片 | |
| 10 | 剛玉鋸片（?100mm×?12.7mm×0.4mm） | 10片 | |
| 11 | 石蠟棒 | 4根 | |
| 12 | 護目鏡 | 1副 |
可選配件
| 序號 | 名稱 | 功能類別 | 圖片 |
| 1 | 全燒結金剛石鋸片（?100mm×?12.7mm×0.33mm） | （可選） | |
| 2 | 電鍍金剛石鋸片（?100mm×?12.7mm×0.4mm） | （可選） | |
| 3 | 碳化硅鋸片（?100mm×?12.7mm×0.4mm） | （可選） | |
| 4 | 剛玉鋸片（?100mm×?12.7mm×0.4mm） | （可選） | |
| 5 | 邊緣燒結金剛石鋸片（?100mm×?12.7mm×0.33mm） | （可選） |
注意事項
切割過程中必須使用配有冷卻粉的切割液，或者防銹劑、乳化液等具有防腐作用的液體，避免直接使用水冷卻，以免銹蝕設備。
停機時應先將設備轉數調低至停止后再關閉電源開關，然后再取下樣品。
啟動時要先確保樣品固定、卡持牢固，并將調速旋鈕逆時針調至零處，然后打開開關，再調高轉速。
每次使用完畢后要做好卡具和鋸片的清洗保護工作，吹干并做涂油防銹處理后存放。
為防止樣品切割面氧化或者污染，設備可放在充氮氣的手套箱內操作（沖氬氣除外）。
保修期限
一年保修，終身技術支持。
