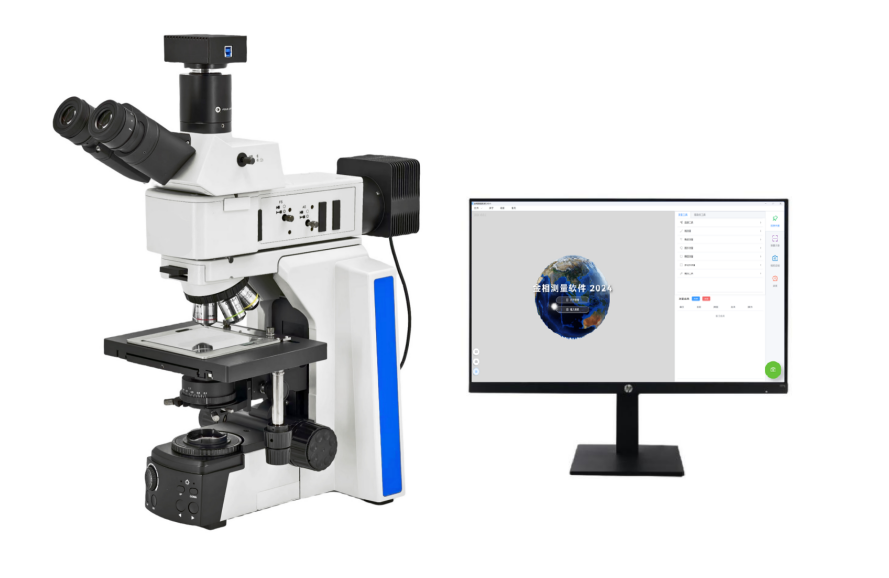

FZ51-U2正置金相顯微鏡以優異成像系統、舒適的操作體驗，為客戶提供高性價比的金相分析及工業檢測解決方案。結構采用新生兒睡床最佳舒適角度的觀察筒，能夠緩解用戶在長時間工作狀態下的緊張與疲勞，保證最佳觀察狀態。觀察筒上的刻度，方便用戶自行調節最佳瞳距范圍。FZ51-U2正置金相顯微鏡集成了穩重的顯微鏡主機、可以選配高清晰度攝像裝置以及正版金相圖像分析軟件，能夠?yàn)橛脩籼峁┤轿?、高效率的金相組織檢測與分析解決方案。
該顯微鏡廣泛應用于金屬材料的金相組織分析(包括珠光體、球化率、晶粒度、石墨形態等）、教學科研金相分析、精密工程測量等多個領域，是材料科學、冶金工程、機械制造等行業不可或缺的重要工具。
功能特點

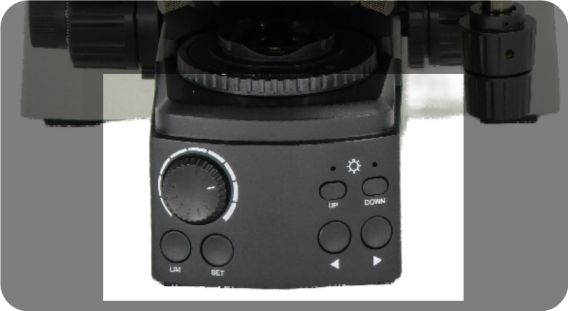

1.亮度記憶功能
亮度記憶功能，能夠記憶在使用每個物鏡時的照明亮度，當不同物鏡相互轉換時，自動對光強進行調節。

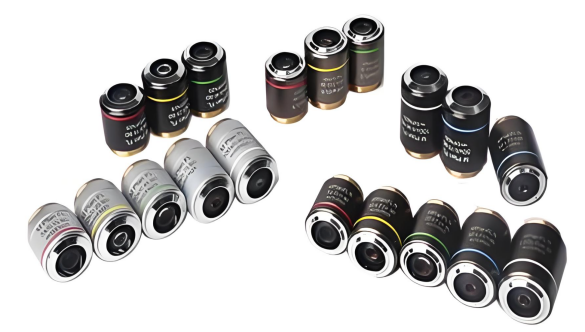

2.全系半復明場物鏡
物鏡采用高透過率的鏡片和先進的鍍膜技術，真實還原樣品的自然色彩。半復消色差設計具有卓越的色差校正性能，提高觀察圖像的襯度、清晰度。

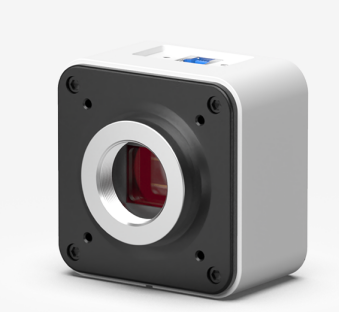

3.高清索尼芯片攝像裝置
攝像裝置是Sony CMOS傳感器的C接口CMOS相機，適用于高質量明、暗場、偏光、弱光以及熒光光場顯微成像的理想級金相顯微鏡相機，適用于材料科學應用。
4.圖像拼接
圖像測量軟件中的可通過移動載物臺來實現，圖像手動拼接的過程，可實現不同倍率的圖像拼接功能，得到一張大視野的清晰圖像。

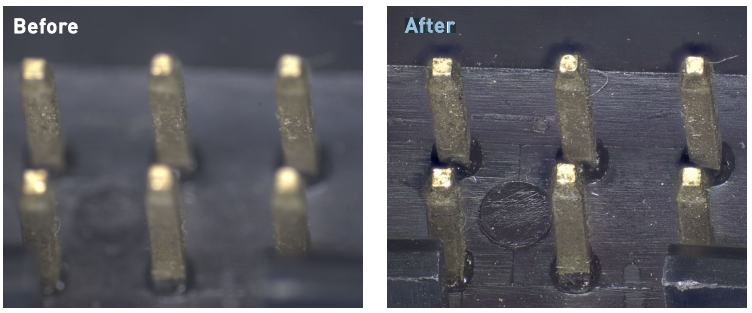

5.實時景深融合
圖像測量軟件中的景深合成功能，轉動顯微鏡微調調整不同景深點的同時，相機隨即完成了顯微圖像景深的實時拓展，全幅細節一目了然，從此告別模糊影像!
FZ51-U2正置金相顯微鏡技術參數表：
| 光學系統 | 無限遠色差校正光學系統 |
| 觀察筒 | 30°傾斜，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~75mm，單邊視度調節：-2/+8屈光度，兩檔分光比R:T=100：0或50：50 |
目鏡 | 高眼點大視野平場目鏡SWH10X/23mm（視度可調） |
物鏡 | 平場半復金相明場物鏡5X/NA0.15 WD15 |
平場半復金相明場物鏡10X/NA0.30 WD8. | |
平場半復金相明場物鏡20X/NA0.45 WD3.0 | |
平場半全復金相明場物鏡50X/NA0.75 WD3.0 | |
平場半復金相明場物鏡100X/NA0.90 WD1.0（選配） | |
物鏡轉換器 | 高精度內定位5孔明場轉換器，亮度記憶功能 |
| 粗微調焦機構 | 低手位粗微同軸調焦機構，粗調行程30mm，微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上 下調節機構，最大樣品高度40mm。 |
| 載物臺 | 雙層機械移動平臺，低手位X、Y方向同軸調節；平臺面積240X175mm，工作臺面：135X125mm，移動范圍：75mmX50mm可配 反射用金屬載物臺板. |
上照明系統 | 自適應寬電壓100V-240V_AC50/60Hz，反射燈室，單顆大功率10WLED，暖色，柯拉照明，帶視場光闌與孔徑光闌，中心可調， |
| 其他附件 | 攝影攝像附件：0.5X C接口，可調焦； |
索尼芯片USB2.0 1200萬像素?cái)z像， 電腦版成像系統FCL-RS | |
高精度測微尺，格值0.01mm | |
電腦 | 品牌商務電腦（選配） |

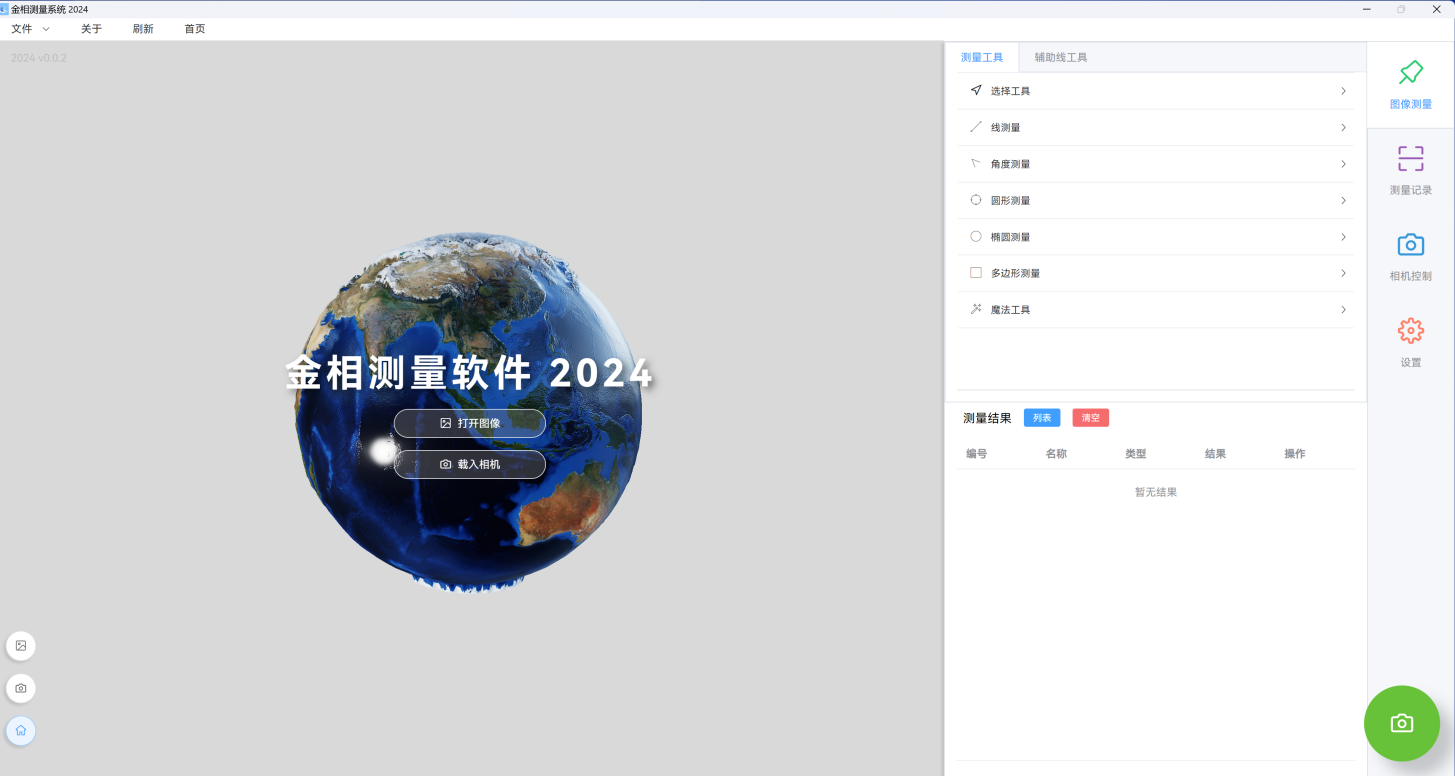

FCL-RS 金相圖像測量軟件
FCL-RS金相圖像測量軟件是我公司推出的圖像測量軟件的基礎版本，支持多種可開發功能，除包含基本的捕捉和測量功能外，還包括圖像全景自動拼接、視頻EDF景深擴展、視頻疊加時間比例尺、測量數據與圖像的準確圖層融合，可另存多種圖片文件格式等。
特性：
●實時靜態圖像捕獲，根據用戶要求捕捉靜態圖像；
●可以JPG、BMP、PNG及TIF形式保存圖像；
●快捷直觀的軟件標定校準方式，使用刻度線進行校準；
●提供多種圖像處理方法，可對全圖或是區域進行圖像處理；
●先進的測量功能，包括周長、寬度、半徑、圓周及角度的計算；
●實時動態拼接，實現試樣全景拍攝，增大可視視野范圍。
●將不同景深下捕捉的圖像合并為一幅清晰的圖像；
基本功能：
1. 拍攝圖片：
實時靜態圖像捕獲，可以批量圖像的采集、保存，批量添加比例尺等標注文字。
2. 幾何測量：
軟件提供了距離、矩形、圓形、多邊形、折線長度、角度、直線夾角、弧度，點到圓心測量等多種測量工具，來滿足用戶的基本幾何測量功能，得到相關測量數據。
測量后的數據，可以實現與圖片的自動融合，直觀明了展示測量部位的準確性。
3. 動態拼接：
對于需要檢測更大視場要求的客戶，軟件中提供了圖像拼接功能，用戶可以通過移動顯微鏡X-Y平臺方向，來實現更大視場圖像拍攝的需求，解決了顯微鏡視野范圍不足所造成的無法拍攝圖片的尷尬。
4. 動態EDF景深拍攝：
對于制樣不平無法齊焦的試樣，軟件中提供動態EDF景深拍攝功能，通過調整顯微鏡Z軸微動調焦手輪，樣品中清晰的細節會不斷添加到動態 EDF 顯示窗口中,進行動態更新,軟件自動記錄不同景深下的清晰圖像，合并融合為一幅清晰的圖像。
5. 視頻疊加時間比例尺：
對于圖片有比例尺展示的用戶，軟件中提供視頻疊加功能，用戶可以根據需求選擇顯示比例尺、放大率以及時間日期等，實現捕獲后的圖像與比例尺等的自動融合，減少了用戶每次拍攝后自行添加比例尺的工作。
